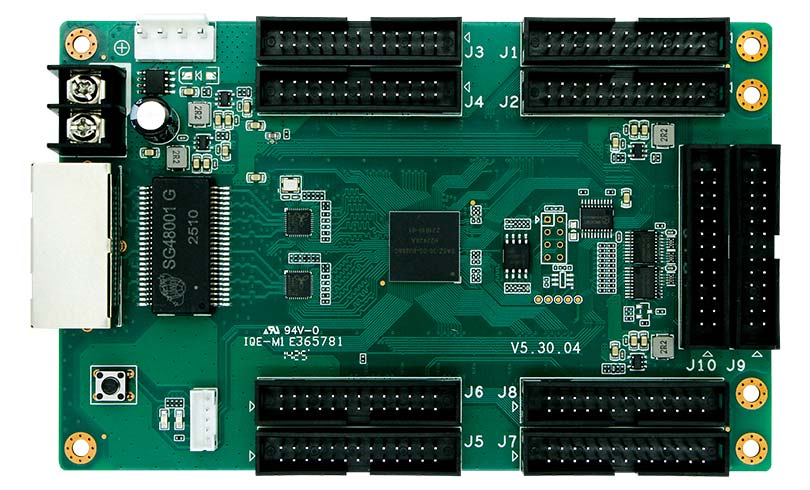

ZH-CR320Plus

· 集成HUB320C接口，无需再配转接板，更方便；
· 减少接插连接件，减少故障点，故障率更低；
· 支持常规芯片实现高刷新、高灰度、高亮度；
· 支持一级起灰，全新灰度引擎，低灰度表现更佳；
· 细节处理更完美，可消除单元板设计引起的某行偏暗、低灰偏红、鬼影等细节问题；
· 支持所有常规芯片、PWM芯片和灯饰芯片；
· 支持静态屏、1/2～1/128扫之间的任意扫描类型；
· 支持任意抽点，支持数据偏移，可轻松实现各种异型屏、球形屏、创意显示屏的控制带载；
· 单卡支持40组RGB信号输出；
· 支持超大带载面积；
· 先进设计，优质元器件，全自动高低温老化测试，零故障出厂；
· 支持DC 3.8V~5.8V超宽工作电压，有效减弱电压波动带来的影响；
· 支持电源反接保护电路。

产品介绍相关下载

网口功能	网口不分输入输出，任意交换使用
卡间同步	卡与卡之间实现纳秒级同步
显示效果	常规芯片的刷新率静态：刷新率可达到16000Hz 1/8扫：刷新率可达到10000Hz 串行频率4.1MHz-31.25MHz
灰度等级	256～65536级灰度可调
灰度补偿	按照刷新扫描方式补偿
OE控制	精确到8纳秒的OE控制，使低灰控制更精确
芯片支持	常规芯片、PWM芯片、灯饰芯片等所有主流LED驱动芯片 PWM芯片支持 MBI、MY、SUM系列等上百种不同规格的芯片
扫描方式	常规扫描方式和高刷新拍照模式
扫描类型	静态到1/128扫描之间的任意扫描类型
数据组数	40组全彩数据
任意走点	支持数据组任意构造
板卡尺寸	长144mm，宽91mm
输入电压	DC 3.8V~5.8V
额定电流	0.8A
额定功耗	4W
工作温度	-20℃至75℃

类型	名称	下载
产品规格书	ZH-CR320Plus 产品规格书（word）	官方下载
产品规格书	ZH-CR320Plus 产品规格书（pdf）	官方下载
使用软件	支持同步、发送器、二合一、C系列、X系列、ZXE系列等控制系统	官方下载
接收卡-单元板加载文件	适用于V5版本全彩软件	官方下载
升级程序	包含接收卡、发送卡、二合一、三合一升级文件；支持 ICND2038S，ICN2053，ICN2065，FM6127，FM6153，DP3264等驱动芯片，以及SM5266P，TC7558N，DP32019等译码芯片，解压后，按文件夹内操作说明更新（支持Z系列二合一产品）。	官方下载
