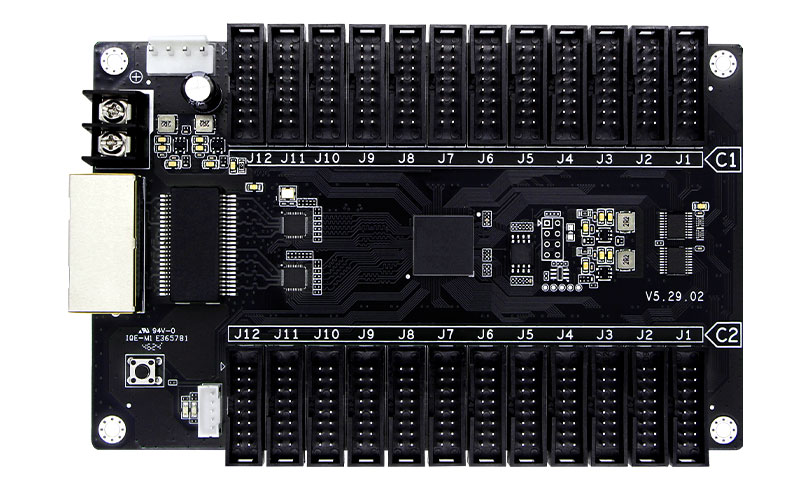

ZH-D24双卡

1.集成HUB75接口，无需再配转接板，更方便；
2.默认双卡模式，接线更方便；
3.减少接插连接件，减少故障点，故障率更低；
4.支持常规芯片实现高刷新、高灰度、高亮度；
5.全新灰度引擎，低灰度表现更佳；
6.细节处理更完美，可消除单元板设计引起的某行偏暗、低灰偏红、鬼影等细节问题；
7.支持所有常规芯片、PWM芯片和灯饰芯片；
8.支持静态屏、1/2~1/128扫之间的任意扫描类型；
9.支持任意抽点，支持数据偏移，可轻松实现各种异型屏、球形屏、创意显示屏的控制带载；
10.单卡支持48组RGB信号输出；
11.支持超大带载面积；
12.先进设计，优质元器件，全自动高低温老化测试，零故障出厂；
13.支持DC 3.8V~5.8V超宽工作电压，有效减弱电压波动带来的影响；
14.支持电源反接保护电路。

产品介绍相关下载

网口功能	网口不分输入输出，任意交换使用
卡间同步	卡与卡之间实现纳秒级同步
显示效果	常规芯片的刷新率静态：刷新率可达到16000Hz 1/8扫：刷新率可达到10000Hz 串行频率4.1MHz-31.25MHz
灰度等级	256～65536级灰度可调
灰度补偿	按照刷新扫描方式补偿
OE控制	精确到8纳秒的OE控制，使低灰控制更精确
芯片支持	常规芯片、PWM芯片、灯饰芯片等所有主流LED驱动芯片 PWM芯片支持ICN、LS、DP、SM、FM、MBI、SUM系列等上百种不同规格的芯片
扫描方式	常规扫描方式和高刷新拍照模式
扫描类型	静态到1/128扫描之间的任意扫描类型
数据组数	48组全彩数据
箱体构造	支持48组数据任意构造
板卡尺寸	长144.07mm，宽90.89mm
输入电压	DC 3.8V~5.8V
额定电流	0.8A
额定功耗	4W
工作温度	-20℃至75℃

类型	名称	下载
产品规格书	ZH-D24双卡产品规格书（word）	官方下载
产品规格书	ZH-D24双卡产品规格书（pdf）	官方下载
使用软件	支持同步、发送器、二合一、C系列、X系列、ZXE系列等控制系统	官方下载
接收卡-单元板加载文件	适用于V5版本全彩软件	官方下载
升级程序	包含接收卡、发送卡、二合一、三合一升级文件；支持 ICND2038S，ICN2053，ICN2065，FM6127，FM6153，DP3264等驱动芯片，以及SM5266P，TC7558N，DP32019等译码芯片，解压后，按文件夹内操作说明更新（支持Z系列二合一产品）。	官方下载
